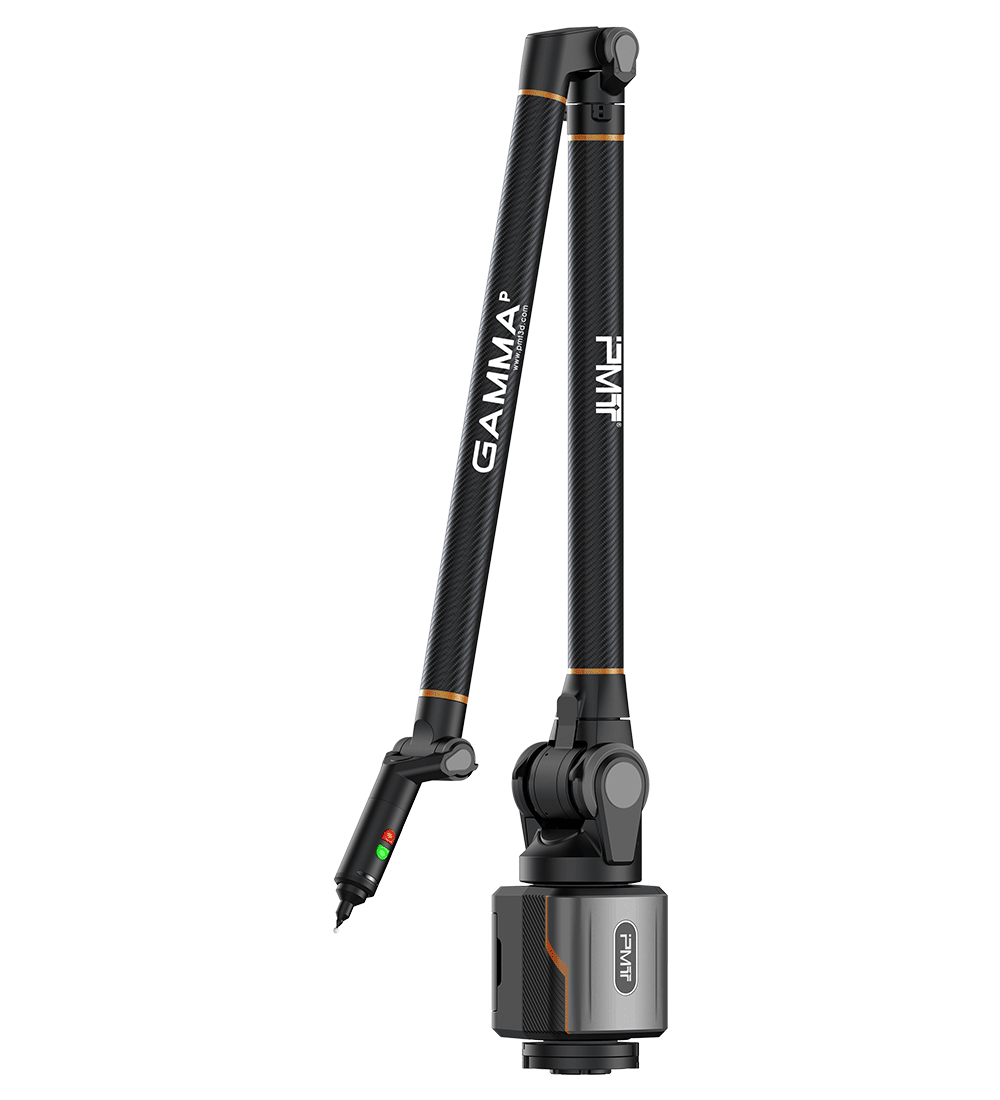

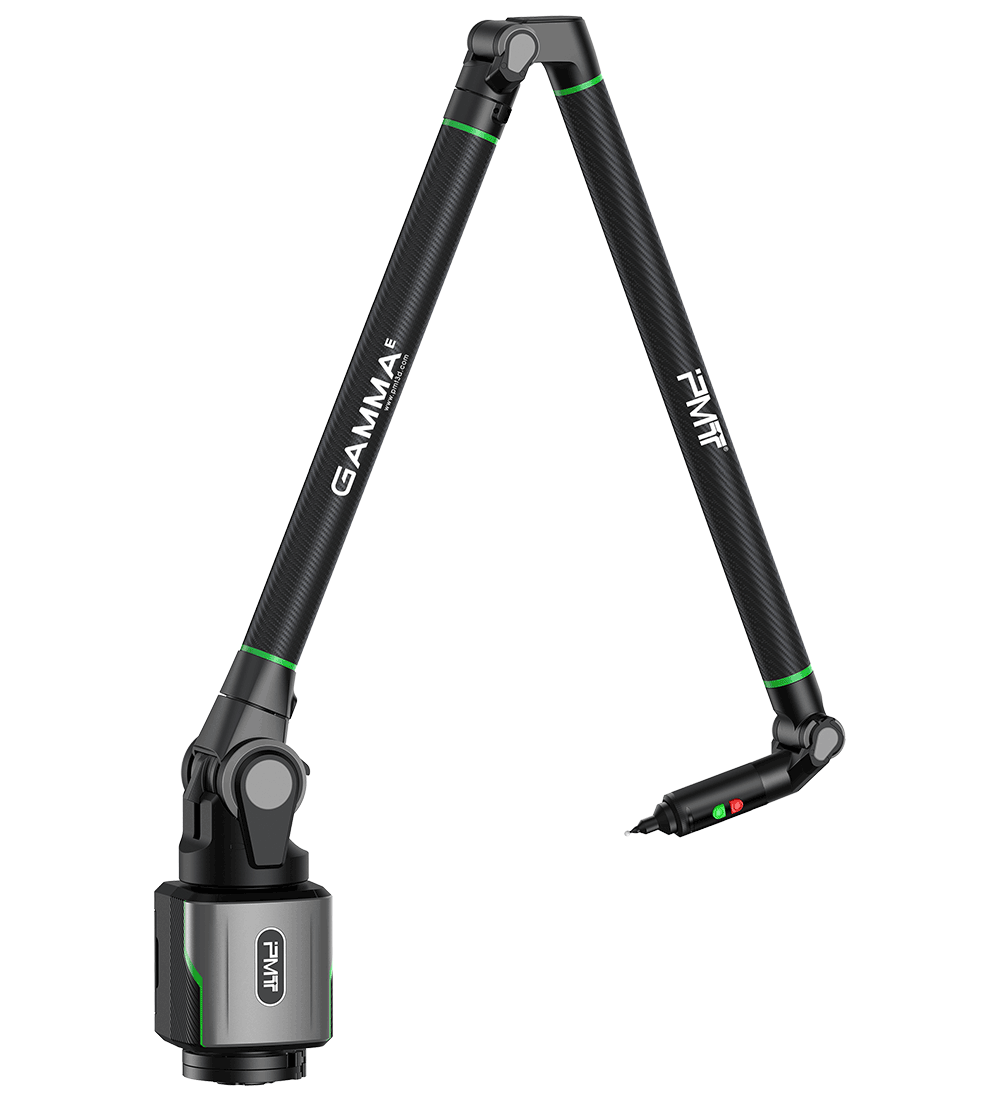

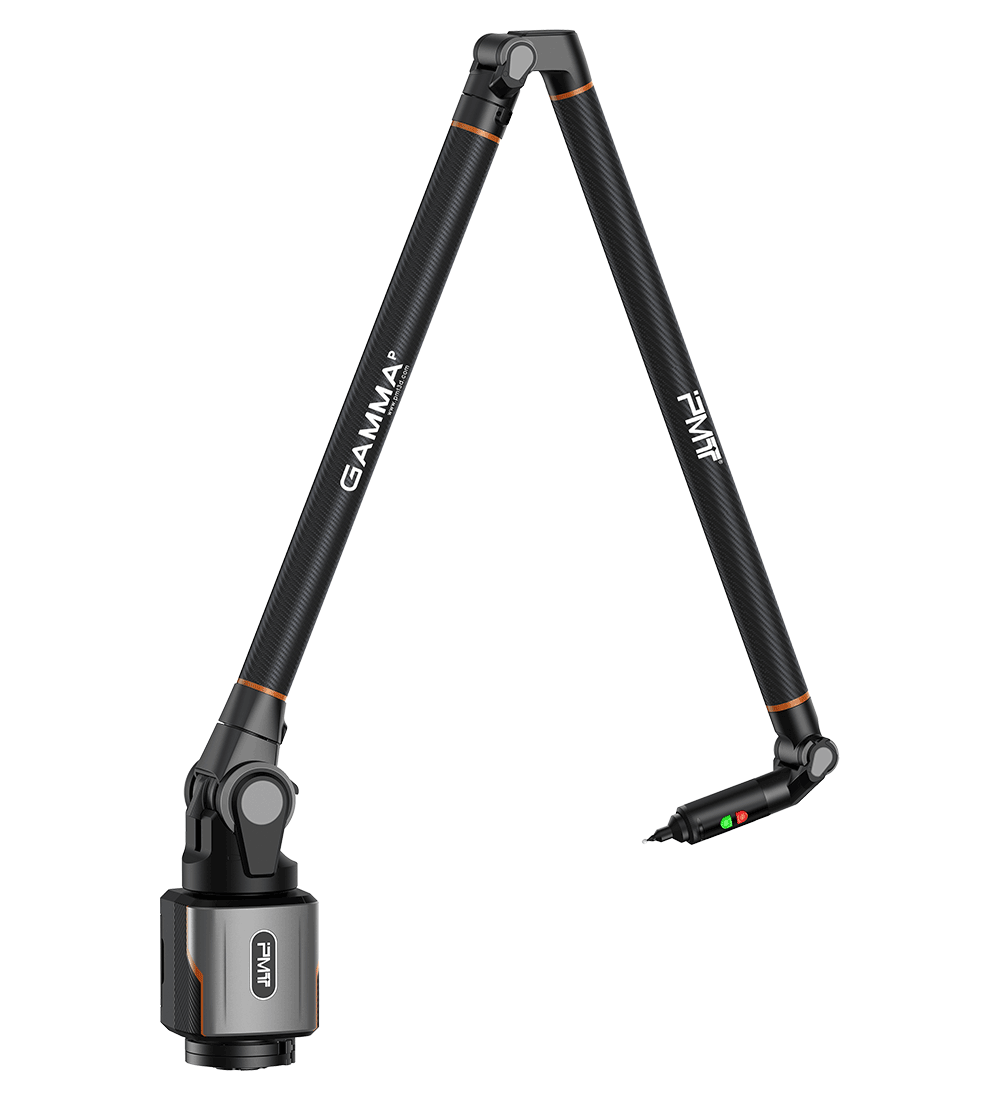

Bras de mesure portable 6 axes GAMMA

Série 6 axes

Le bras de mesure portable 6 axes PMT GAMMA est disponible en trois niveaux de précision : P, M et E, avec une précision de mesure allant jusqu'à 0.012 mm. La plage de mesure s'étend de 1.5 m à 4.5 m. De plus, il est équipé d'une table de travail rotative 8 axes et d'une tête de balayage GH/GS, offrant une constance et une fiabilité optimales pour les mesures dans des environnements variés. Grace à son excellente précision et à ses performances, la MMT portable GAMMA est idéale pour l'inspection de pièces de formes spéciales et assure à ses clients une position de leader en matière de contr?le qualité.

Demander Télécharger

Caractéristiques techniques

Spécifications

Solutions connexes

Découplage externe
et interne
Système d'équilibrage

L'excellente conception du mécanisme d'équilibrage offre des performances relaxantes et équilibrées, réduit la charge articulaire lors de l'utilisation, améliore considérablement la stabilité du bras portable et la flexibilité de fonctionnement.

Diagnostic d'inclinaison

Assurez une installation stable et le bras portable est toujours à son meilleur.

Surveillance des vibrations

Surveiller toute anomalie lors de l’utilisation ou du transport.

Conceptions structurelles

Double suspension
Structure de support

Offre une plus grande stabilité structurelle, un entretien plus facile, garantissant la précision des mesures et la durabilité.

Collier de base à montage rapide à quatre machoires

Simplifiez le processus d'installation et de démontage, économisant ainsi du temps et des efforts.

Matériau en fibre de carbone de qualité aérospatiale

La nouvelle bielle personnalisée en fibre de carbone présente une résistance à la torsion et à la flexion plus élevée, garantissant la résistance et la stabilité du bras.

Intelligence et commodité

Sonde intelligente intégrée

Prend en charge l'installation et le remplacement rapides de différents types de sondes sans besoin de réétalonnage, efficacité de mesure améliorée.

Système de sonde de détection intelligente

Structure optimisée avec un poids plus léger ; compatible avec différents types de sondes (tube de flexion, sondes à fourche, etc.) pour répondre à des besoins de mesure diversifiés.

Souris simulée

Une autre fa?on d'utiliser facilement la machine.

Synchronisation et synergie opérationnelle

Mode de synchronisation externe

Travaillez en tandem avec d'autres appareils pour réaliser des applications de mesure plus larges.

Table de travail rotative à 8 axes

Améliorez la plage de mesure et la flexibilité.

Connectivité et transmission de données

Module Wi-Fi 5G personnalisé

Module WI-FI personnalisé, bande passante 5G avec un taux de transmission plus rapide et une efficacité de transmission de données améliorée.

Connexion USB filaire à haut débit

Large bande passante et vitesses de transmission rapides, plus stables et plus précises.

Consommation d'énergie et durée de vie de la batterie

Trois modes de consommation d'énergie

Hautes performances, faible consommation d'énergie et consommation d'énergie ultra-faible. Peut prendre en charge divers scénarios d'application et répondre à différents besoins. En mode basse consommation, une seule batterie peut durer environ 16 heures (sur la base d'une mesure de contact).

Pilotes de périphériques et développement de logiciels

Pilote de périphérique

Interfaces standards, pratiques pour la personnalisation et le développement de nouvelles fonctions.

Compatibilité des logiciels

Peut fonctionner avec les principaux logiciels de mesure du marché et peut être personnalisé.

Spécifications

6 axes, 7 axes

Plage de mesure

1.5-4.5 m, types personnalisés

Plage de température de fonctionnement

5 ℃ -45 ℃ (41 ° F-113 ° F)

Taux de température

3℃/5 min (37.4°F/5 min)

Plage d'humidité en fonctionnement

0-95%, sans condensation

Alimentation

Tension universelle dans le monde entier ; 100-240 VAC ; 50/60 Hz

Vie de la batterie

16h+ pour une batterie ; 32h+ pour deux batteries (sur la base d'une mesure de contact)

Autres informations

Prise en charge de la personnalisation

Solutions connexes

Avec une technologie indépendante à sa base, le bras portable PMT Gamma a réalisé une percée.

La conception met l'accent sur la portabilité et peut être utilisée par une seule personne, ce qui est pratique pour l'inspection sur site. L'utilisation de matériaux de haute qualité tels que la fibre de carbone de qualité aérospatiale garantit la durabilité et la fiabilité des produits. Il convient de mentionner que le premier nouveau mécanisme d'auto-équilibrage au monde permet à l'appareil de montrer une excellente stabilité et un poids plus léger, offrant aux utilisateurs une expérience de mesure parfaite.

Inspection du produit

Mesure en ligne

Contrairement aux méthodes traditionnelles, le bras de mesure 3D portable peut être utilisé pour la mesure sur le terrain et effectue une inspection dimensionnelle en ligne.

Amélioration de la conception

Grace à sa fonction d'inspection assistée par ordinateur, il peut rapidement identifier les écarts par rapport au produit avec la conception d'origine afin d'améliorer la conception et l'artisanat.

Prototypage rapide

Basé sur les produits existants ou en utilisant en partie la méthode inverse pour réaliser le schéma de conception.

Archivage des pièces

Pour les pièces dont les prototypes ou les dessins n'existent pas, nous pouvons les archiver pour une utilisation ultérieure.
